PSoC3/5 PRoG の製作2

PSoC3/5 PRoG の製作１　のつづきです。

前回では、"DVKProg_5_simfw.iic"を生成しました。

EZUSB-FX2基板　をつなぎます。

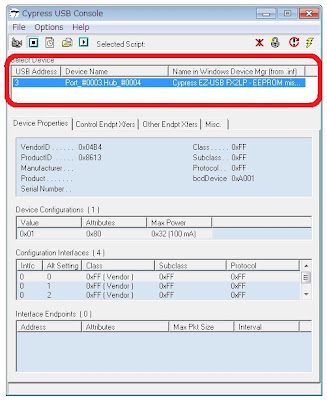

次に "スタート" -->"すべてのプログラム"-->"Cypress"-->"Cypress Suite USB 3.4.x"-->"CyConsole"を実行します。

赤枠のように認識していれば、次に・・・

"Options"-->"EZ-USB Interface"をポチッとします。

EZ-USB Interface の画面がててきます。

上記赤枠の"Lg EEPROM"を押して、前回生成された、"DVKProg_5_simfw.iic"を書き込みます。

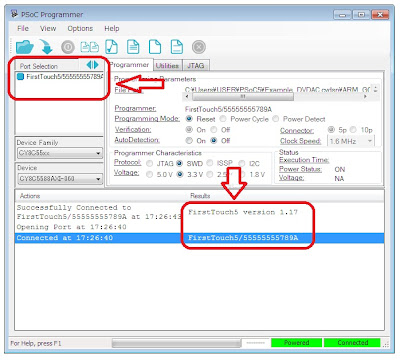

 『成功しました』とメッセージを確認しましたら、ボードのリセットスイッチを押すかボードとＰＣを再接続します。その後、ドライバーの設定が自動的にされ、"PSoC Programmer"を起動しますと・・・

見事に認識しました！パチパチｗ

今回はここまで。
